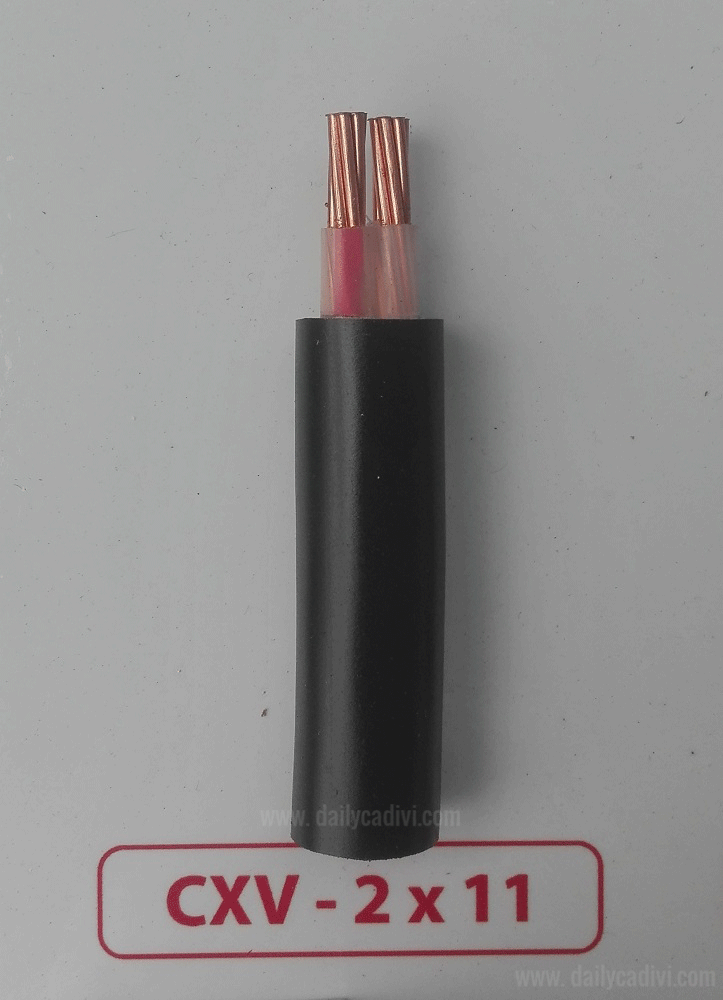

CADIVI CXV 2x11mm

Tổng quan dây cáp hạ thế CXV 2x11mm

Dây cáp CXV 2x11mm là cáp điện hạ thế gồm 2 lõi đồng xoắn, mỗi lõi đồng được kết xoắn từ 7 sợi đồng, 2 lớp cách điện PVC và XLPE có lớp độn PP quấn PET cấp điện áp 0,10 – 1 kV lắp đặt cố định được dùng trong hệ thống truyền tải và phân phối điện.

Tiêu chuẩn dây

TCVN 5935-1 / IEC 100502-1

TCVN 61012 / IEC 60228

Cấu trúc dây điện

Cấu trúc cáp điện CXV 2x11mm bằng vỏ bọc cách điện PVC > Lớp độn dày bằng PP quấn PET hoặc PVC > lớp thứ 2 vỏ cách điện XLPE >  2 Ruột đồng mỗi ruột có 7 sợi đồng đan xoắn vào nhau

Cách nhận biết dây điện

Màu sắc vỏ bọc cách điện: lớp cách điện ngoài cùng là PVC (màu đen) – Lớp bên trong mỗi sợi là màu trắng (XLPE) bên trong mỗi sợi là một dải màu để phân biệt các sợi có màu sắn như: đỏ, vàng, xanh, đen hoặc theo yêu cầu khách hàng

Đặc tính kỹ thuật cáp

Dây cáp có cấp điện áp U0/U: 0,6/1kv

Điện áp thử tải: 3,5kV/ 5 phút làm việc

Nhiệt độ làm việc dài hạn của ruột dẫn đồng là 70oC

Nhiệt độ cực đại lớn nhất của dây dẫn khi ngắt mạch trong khoảng thời gian cho phép trong 5s là:

Với nhiệt độ 140oC với tiết diện cáp hơn 300mm

Với nhiệt độ 160oC với tiết diện nhỏ hơn 300mm

Chi tiết cáp CXV 2x11mm  0,6 – 1kV

Gồm ruột dẫn (tiết diện, kết cấu, đường kính ruột, điện trở), chiều dày cách điện PVC, chiều dày vỏ danh định, đường kính tổng và khối lượng cáp.
