Sơ đồ đấu dây chống sét lan truyền và hướng dẫn lắp đặt đúng kỹ thuật

Sơ đồ đấu dây chống sét lan truyền là yếu tố then chốt giúp bảo vệ thiết bị điện khỏi xung sét nguy hiểm. ALEN cung cấp hướng dẫn lắp đặt SPD đúng kỹ thuật, từ sơ đồ 1 pha, 3 pha đến nguyên tắc nối đất đạt chuẩn. Nội dung này sẽ giúp bạn hiểu rõ hơn cách đấu dây an toàn, tránh sai lầm phổ biến và nâng cao hiệu quả chống sét cho hệ thống điện.

1. Chống sét lan truyền là gì?

Sơ đồ đấu dây chống sét lan truyền (SPD) là thiết bị thường được lắp đặt trong tủ điện để bảo vệ các thiết bị sử dụng điện như Camera, inverter, tủ điều khiển… Về bản chất, SPD không phải thiết bị ngắt điện, nó hoạt động bằng cách dẫn dòng xung điện áp đột biến xuống hệ thống tiếp địa trước khi kịp gây hư hỏng cho thiết bị sử dụng.

1.1. SPD là gì và có vai trò gì trong hệ thống điện?

Vai trò của SPD, chống sét lan truyền là gì? Một trong những vai trò cốt yếu gồm có:

• Cắt và chuyển hướng dòng xung sét xuống hệ thống tiếp địa
• Giảm điện áp đột ngột về mức an toàn
• Bảo vệ thiết bị ổn định và kéo dài tuổi thọ hệ thống điện
• Tăng sự ổn định và tuổi thọ hệ thống điện

1.2. Khi nào cần lắp thiết bị chống sét lan truyền?

Thiết bị chống sét lan truyền SPD nên được lắp đặt trong nhiều trường hợp để đảm bảo an toàn cho hệ thống và thiết bị điện.Với hệ thống điện dân dụng, SPD đặc biệt cần thiết tại các khu vực thường xuyên có giông sét, hay những gia đình sử dụng nhiều thiết bị điện tử giá trị cao hoặc nơi hệ thống điện ổn định nhưng có nhiều nguy cơ xuất hiện xung quá áp.

Trong môi trường doanh nghiệp và công trình lớn, SPD giúp bảo vệ các hệ thống quan trọng như sever, camera, mạng và thiết bị điều khiển tự động,  PLC khỏi hư hỏng do xung điện. Ngoài ra, trong các trường hợp có hệ thống chống sét trực tiếp, nguồn điện cấp từ xa hoặc khu vực có điện lưới không ổn định, việc lắp đặt SPD gần như là bắt buộc để hạn chế rủi ro và đảm bảo vận hành ổn định lâu dài.

2. Nguyên tắc đấu dây chống sét lan truyền cần nhớ

Để lắp đặt thiết bị chống sét lan truyền SPD hiệu quả và an toàn, người dùng cần tuân thủ các nguyên tắc vàng như sau:

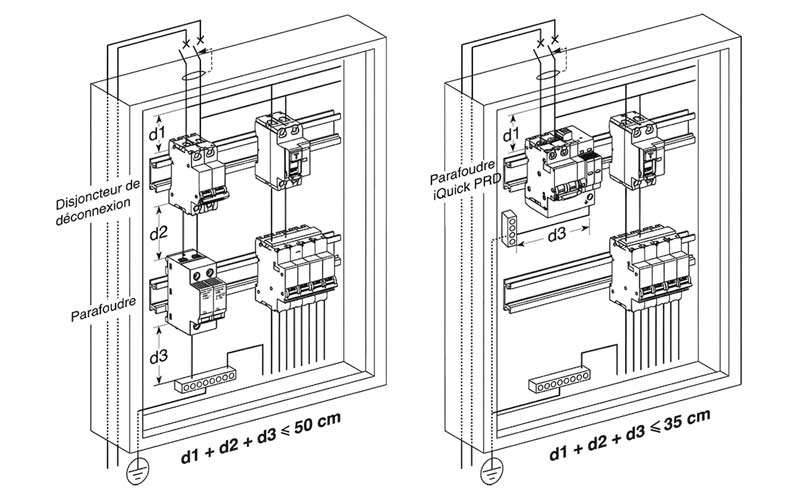

• • Quy tắc chiều dài dây dẫn (Quy tắc 50cm): Đây là nguyên tắc quan trọng nhất, với tổng chiều dài dây dẫn từ dây pha đến SPD và từ SPD đến thanh tiếp địa không quá 50cm. Bởi dây dẫn càng dài, điện áp dư càng cao do cảm kháng của dây, làm giảm hiệu quả bảo vệ thiết bị.

• Quy tắc đấu dây song song hoặc nối tiếp:

• • • Đấu dây song song: Thường dùng cho SPD loại 2, với ưu điểm là không giới hạn dòng tải của hệ thống, nhưng phải kiểm soát chặt chẽ chiều dài của dây nối
    • Đấu nối tiếp: Được dùng cho các thiết bị nhạy cảm hoặc SPD loại 3. Cách này giúp triệt tiêu điện áp dư tốt hơn vị loại bỏ được điện áp rơi trên dây dẫn nối.

• Lựa chọn tiết diện dây dẫn: Tiết diện dây phải đủ lớn để chịu được dòng sét mà không bị nóng chảy. Với SPD loại 1 tiết diện dây tối thiểu là 16mm2, SPD loại 2 thì tiết diện dây nhỏ hơn, tối thiểu từ 4-6mm2

• Phân tách dây dẫn: Không đi chung dây SPD đi vào và dây SPD đi ra cùng chung một ống lồng. Bởi sét có thể cảm ứng từ dây này sang dây kia làm mất tác dụng của thiết bị bảo vệ.

• Khoảng cách giữa các tầng bảo vệ: Nếu lắp nhiều tầng chống sét, khoảng cách dây dẫn giữa SPD loại 1 và loại 2 phải lớn hơn 10m. Trong trường hợp khoảng cách quá ngắn, người dùng cần lắp thêm cuộn cảm phối để đảm bảo SPD tầng trước thoát sét trước khi tầng sau kịp chịu tải.

• Lắp đặt thiết bị bảo vệ ngắn mạch: Luôn lắp một MCB hoặc cầu chì phía trước SPD. Việc này nhằm cách ly SPD ra khỏi hệ thống SPD bị hỏng, hoặc khi cần thay thế, bảo trì mà không phải ngắt điện toàn bộ hệ thống điện.

• Hệ thống tiếp địa: Điện trở tiếp địa phải đạt chuẩn, thường nhỏ hơn 10Ohm, và đảm bảo các tiếp điểm nối dây phải chắc chắn không bị oxy hoá.

3. Sơ đồ đấu dây chống sét lan truyền 1 pha

Để lắp đặt SPD 1 pha đúng kỹ thuật, bạn cần thực hiện theo sơ đồ chuẩn “Cầu dao tổng -> SPD -> Thiết bị tải”. Dưới đây là hướng dẫn chi tiết:

3.1. Cách đấu dây L, N và PE đúng vị trí

Trên thiết bị SPD 1 pha thường có 2 cực (hoặc 2 module). Cách đấu dây như sau:

• Dây Pha (L): Trích từ sau MCB tổng (hoặc cầu chì bảo vệ SPD) đấu vào cực có ký hiệu L trên SPD.
• Dây Trung tính (N): Trích từ thanh busbar trung tính hoặc sau MCB tổng đấu vào cực có ký hiệu N trên SPD.
• Dây Tiếp địa (PE): Cực dưới của SPD (thường có ký hiệu hình cột tiếp địa hoặc chữ PE) phải được nối trực tiếp về thanh đồng tiếp địa của tủ điện.

3.2. Vị trí lắp SPD 1 pha trong tủ điện

Vị trí lắp đặt quyết định khả năng sống sót của thiết bị điện khi có xung sét:

• Vị trí ưu tiên: Lắp ngay sau MCB tổng (Cầu dao chính) và trước các MCB nhánh.
• Thứ tự lắp đặt trên thanh ray: Thường đặt SPD nằm cạnh MCB tổng để rút ngắn tối đa chiều dài dây nối (quy tắc < 50cm).
• Thiết bị bảo vệ SPD: Nên có 1 MCB nhánh (thường là 32A – 40A) hoặc cầu chì lắp riêng cho SPD. Điều này giúp bạn dễ dàng thay thế SPD khi nó bị hỏng (chuyển sang màu đỏ) mà không làm gián đoạn nguồn điện chính.

4. Sơ đồ đấu dây chống sét lan truyền 3 pha

Lắp đặt thiết bị chống sét lan truyền (SPD) 3 pha yêu cầu sự chính xác tuyệt đối về sơ đồ đấu nối và phối hợp thiết bị bảo vệ để đảm bảo an toàn cho toàn bộ hệ thống điện.

4.1. Cách đấu L1, L2, L3, N và PE

Tùy vào cấu tạo module, SPD 3 pha thường có 4 hoặc 5 cực. Dưới đây là cách đấu phổ biến cho mạng điện TT và TN-S tại Việt Nam:

• Cực L1, L2, L3 (Các cực phía trên): Nối lần lượt vào 3 dây pha sau MCB tổng hoặc trạm biến áp.
• Cực N (Cực trung tính): Nối vào dây trung tính của hệ thống.
• Cực PE (Tiếp địa – Cực phía dưới): Nối trực tiếp bằng dây cáp đồng xuống thanh cái tiếp địa (Grounding busbar) của tủ điện.

Mô hình kết nối chuẩn:

• Cấu hình 4+0: Bảo vệ L1-PE, L2-PE, L3-PE và N-PE (thường dùng cho mạng TN-S).
• Cấu hình 3+1: 3 pha nối qua các module MOV, sau đó cả 3 pha và dây N cùng qua một module GDT (ống phóng điện khí) trước khi xuống đất. Đây là cách đấu an toàn nhất cho mạng TT để tránh rò điện.

4.5. Lưu ý khi lắp SPD 3 pha cho công trình dân dụng và công nghiệp

Đối với công trình dân dụng (Nhà phố, biệt thự)

• Vị trí lắp: Thường lắp SPD Type 2 tại tủ điện phân phối chính, ngay sau MCB tổng.
• Dây dẫn: Sử dụng dây tiếp địa PE có tiết diện tối thiểu 6mm² – 16mm² để đảm bảo khả năng xả xung sét hiệu quả.
• Chiều dài dây: Tuân thủ nghiêm ngặt quy tắc tổng chiều dài dây nối (L + PE) không quá 0.5m.

Đối với công trình công nghiệp (Nhà xưởng, tòa nhà lớn)

• Phân tầng bảo vệ: Cần phối hợp ít nhất 2 tầng bảo vệ:
  • Tầng 1 (Type 1): Lắp tại tủ điện tổng (MSB) để cắt các xung sét năng lượng lớn (sóng 10/350µs).
  • Tầng 2 (Type 2): Lắp tại các tủ nhánh (DB) để bảo vệ thiết bị nhạy cảm.
• Thiết bị bảo vệ dự phòng (Back-up MCB): Bắt buộc lắp MCB hoặc cầu chì riêng cho SPD để cách ly khi SPD bị ngắn mạch sau nhiều lần xả sét.
• Hệ thống tiếp địa: Phải đo đạc định kỳ, điện trở tiếp địa cho hệ thống chống sét lan truyền lý tưởng là dưới 4Ω, tối đa không quá 10Ω.
• Remote Signaling: Ưu tiên chọn loại SPD có tiếp điểm phụ (cổng tín hiệu từ xa) để kết nối với hệ thống BMS/cảnh báo, giúp kỹ thuật viên biết ngay khi SPD hỏng mà không cần mở tủ kiểm tra

5. Quy trình lắp đặt SPD đúng kỹ thuật

Để lắp đặt SPD đúng kỹ thuật, bạn cần đặt thiết bị ngay sau bộ ngắt mạch tổng và bổ sung một MCB phụ để bảo vệ riêng cho nó. Khi đấu nối các dây Pha (L) và Trung tính (N), hãy đảm bảo các đầu cốt được siết chặt và sử dụng dây dẫn có tiết diện lớn để chịu được dòng sét cao mà không gây phát sinh nhiệt.

Điểm mấu chốt là nối dây tiếp địa (PE) từ SPD xuống thanh cái theo đường thẳng nhất, đảm bảo tổng chiều dài dây nối không vượt quá 50cm để triệt tiêu điện áp dư hiệu quả. Cuối cùng, hãy đi dây tách biệt giữa nguồn sạch và nguồn bẩn, đồng thời kiểm tra mắt chỉ thị màu xanh trên thiết bị để xác nhận hệ thống đã sẵn sàng bảo vệ an toàn.

6. Những lỗi thường gặp khi đấu SPD

Việc đấu nối thiết bị chống sét lan truyền (SPD) nếu không đúng kỹ thuật sẽ làm giảm hiệu quả bảo vệ, thậm chí khiến thiết bị “lắp mà không có tác dụng”. Dưới đây là những lỗi phổ biến cần tránh khi lắp đặt SPD:

• Đấu sai nguyên lý (đấu nối tiếp thay vì song song)
• Dây kết nối quá dài, đi lòng vòng gây tăng điện cảm
• Hệ thống tiếp địa kém hoặc không đạt tiêu chuẩn
• Không lắp CB hoặc cầu chì bảo vệ phía trước SPD
• Lắp đặt SPD sai vị trí, không gần tủ điện chính
• Không phối hợp đúng các cấp SPD (Type 1, 2, 3)
• Đấu nhầm dây pha (L), trung tính (N) và tiếp địa (PE)
• Sử dụng SPD không phù hợp với điện áp hệ thống
• Đi chung tiếp địa với thiết bị gây nhiễu lớn (trong hệ thống yêu cầu cao)

Để hệ thống chống sét lan truyền hoạt động hiệu quả và bảo vệ thiết bị tối ưu, việc lắp đặt đúng kỹ thuật là yếu tố then chốt. Hiểu rõ nguyên tắc, tránh các lỗi phổ biến và tuân thủ đúng tiêu chuẩn sẽ giúp giảm thiểu rủi ro do xung sét gây ra. Đặc biệt, áp dụng đúng sơ đồ đấu dây chống sét lan truyền không chỉ đảm bảo an toàn mà còn nâng cao độ bền và sự ổn định cho toàn bộ hệ thống điện
