Tìm hiểu các loại cầu chì, cấu tạo và vai trò của thiết bị trong các mạch điện. Tại sao cầu chì lại có tác dụng làm giảm tình trạng quá tải, chập mạch và các sự cố liên quan đến điện. Cầu chì là gì? nó hoạt động theo nguyên lý nào? Cùng ALEN tìm hiểu chi tiết các loại cầu chì trong mạch điện tử trong nội dung dưới đây!
1. Cầu chì là gì?
Cầu chí hay còn được biết đến là khí cụ điện, là thiết bị có tác dụng bảo vệ mạch điện, giúp ngăn ngừa nguy cơ ngắn mạch, chập cháy điện. Thiết bị cầu chì được kết nối trực tiếp với hệ thống điện để ngắt dòng khi có sự cố, nhằm bảo vệ con người và thiết bị điện khỏi nhưng tai nạn khi có sự cố điện xảy ra.
2. Cấu tạo của cầu chì
2.1. Dây chảy (phần tử ngắt mạch)
Dây chì là bộ phận quan trọng được làm từ kim loại có điện trở suất thấp như bạc, đồng và thiếc, … nó được mắc nối tiếp với hai đầu dây dẫn trong mạch điện. Khi dòng điện vượt quá mức an toàn, dây chì sẽ nóng chảy và đứt, ngắt dòng điện để bảo vệ mạch điện và thiết bị khỏi hư hại, đồng thời ngăn chặn những sự cố do quá tải gây ra.
Phần tử ngắt mạch là bộ phận cảm nhận giá trị dòng điện và có chức năng ngắt mạch khi dòng điện vượt ngưỡng an toàn. Phần tử này được làm từ kim loại có nhiệt độ nóng chảy thấp, và được thiết kế dưới dạng dây hoặc băng mỏng.
2.2. Vỏ bảo vệ, chất làm mát và các đầu nối
- Vỏ bảo vệ: Là lớp bên ngoài giúp bảo vệ cầu chì khỏi va đập, bụi bẩn và nhiệt độ môi trường, đồng thời cách điện an toàn khi sử dụng.
- Chất làm mát: Có tác dụng giảm nhiệt và hỗ trợ dập tắt hồ quang điện khi cầu chì bị đứt, giúp tăng độ an toàn cho thiết bị.
- Các đầu nối: Là bộ phận dùng để kết nối cầu chì với mạch điện, giúp dòng điện truyền qua ổn định và dễ dàng lắp đặt hoặc thay thế.
3. Các loại cầu chì phân theo môi trường hoạt động
3.1. Cầu chì cao áp
Cầu chì cao áp được sử dụng phổ biến trong hệ thống điện có điện áp lớn như trạm biến áp, lưới điện công nghiệp hoặc các thiết bị truyền tải điện. Loại cầu chì này có khả năng chịu dòng điện và dập hồ quang mạnh để bảo vệ hệ thống an toàn.
3.2. Cầu chì hạ áp
Cầu chì hạ áp dùng trong mạng điện dân dụng và thiết bị điện thông thường có mức điện áp thấp. Chúng giúp bảo vệ mạch điện khỏi quá tải, ngắn mạch và hạn chế hư hỏng thiết bị.
3.3. Cầu chì nhiệt
Cầu chì nhiệt hoạt động dựa trên nhiệt độ thay vì cường độ dòng điện. Khi nhiệt độ vượt mức cho phép, cầu chì sẽ tự ngắt để bảo vệ thiết bị khỏi quá nhiệt, cháy nổ hoặc hư hỏng.
4. Các loại cầu chì trong mạch điện tử phân theo cấu tạo

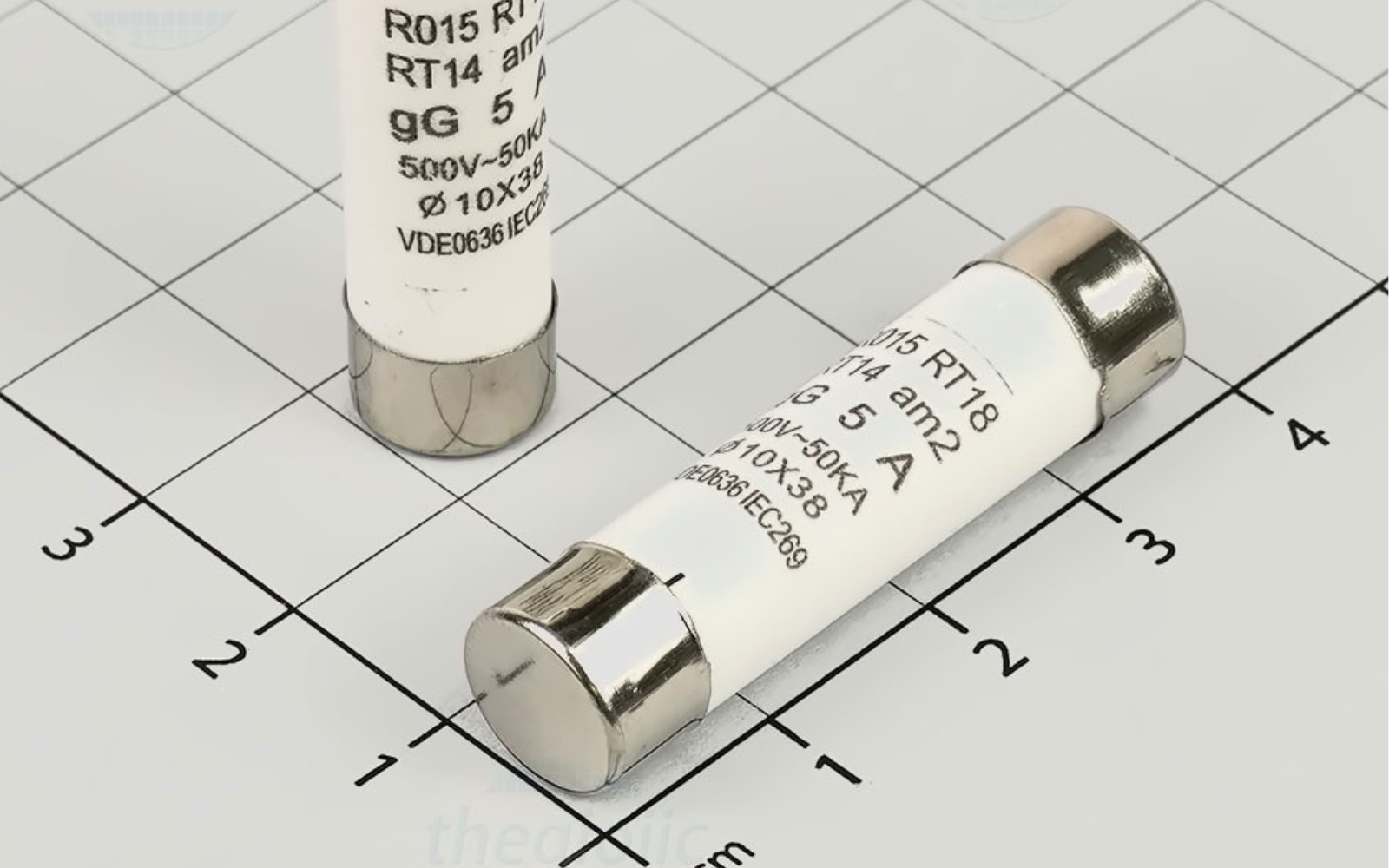

4.1. Cầu chì sứ (ống sứ)
Cầu chì sứ có phần vỏ được làm từ sứ nung, có khả năng chịu nhiệt và cách điện tốt. Loại cầu chì này thường được dùng trong hệ thống điện công suất lớn bởi khả năng chịu nhiệt và chống cháy cao.
4.2. Cầu chì ống thủy tinh
Cầu chì ống thủy tinh có thiết kế nhỏ gọn với lớp vỏ trong suốt giúp dễ quan sát tình trạng dây chì bên trong. Chúng thường được sử dụng trong thiết bị điện tử và điện dân dụng.
4.3. Cầu chì hộp
Cầu chì hộp có cấu tạo dạng khối kín chắc chắn, giúp tăng độ an toàn và dễ thay thế. Loại này thường xuất hiện trong tủ điện, hệ thống công nghiệp và thiết bị điện công suất lớn.
4.4. Cầu chì lưỡi (dùng trong ô tô)
Cầu chì lưỡi có hai chân cắm kim loại dạng dẹt, thường dùng trong hệ thống điện ô tô và xe máy. Chúng giúp bảo vệ các thiết bị như đèn, còi, điều hòa và hệ thống giải trí trên xe.

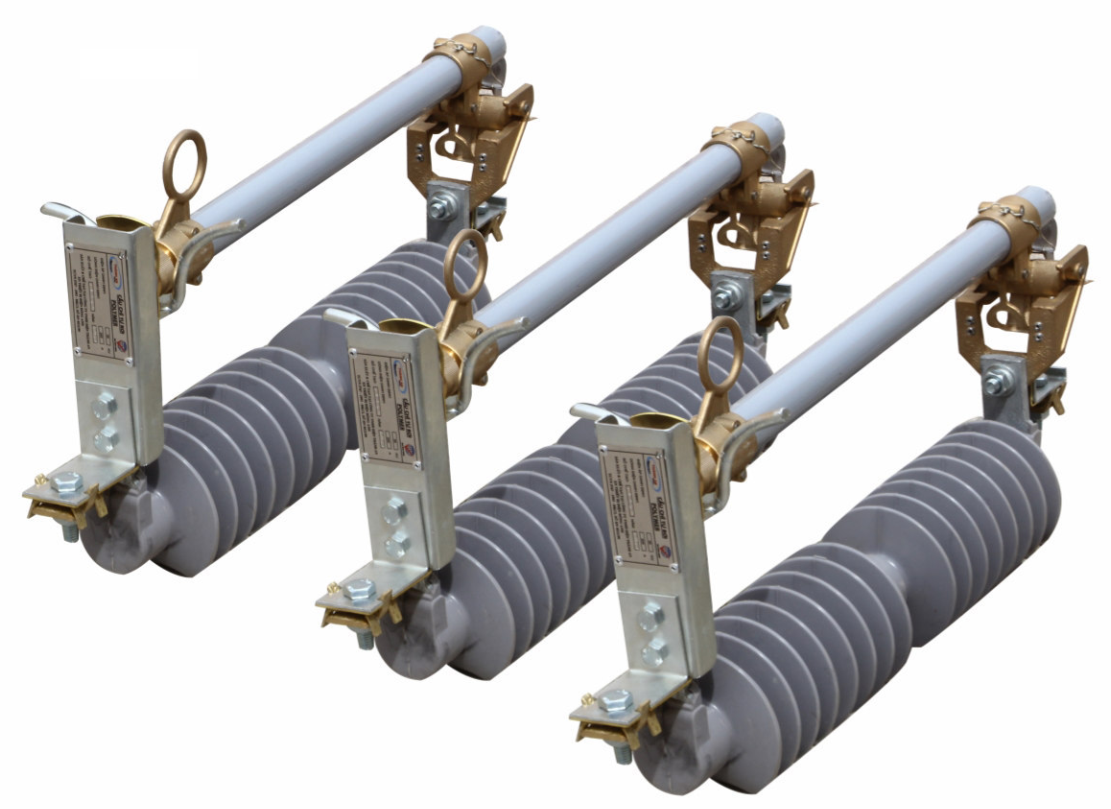

4.5. Cầu chì tự rơi (ngoài trời)
Cầu chì tự rơi được lắp đặt trên đường dây điện ngoài trời và hệ thống điện trung, cao áp. Khi xảy ra sự cố quá tải hoặc ngắn mạch, cầu chì sẽ tự ngắt và rơi xuống để đảm bảo an toàn cho hệ thống điện.
5. Các loại cầu chì điện phân theo chức năng
5.1. Cầu chì loại G (bảo vệ quá tải và ngắn mạch)
Cầu chì loại G có khả năng bảo vệ mạch điện trước cả tình trạng quá tải và ngắn mạch. Đây là loại cầu chì phổ biến, thường dùng trong điện dân dụng và công nghiệp để đảm bảo an toàn cho thiết bị.
5.2. Cầu chì loại V (chỉ bảo vệ ngắn mạch)
Cầu chì loại V được thiết kế chủ yếu để bảo vệ mạch điện khi xảy ra ngắn mạch. Loại này thường kết hợp với các thiết bị bảo vệ khác để kiểm soát tình trạng quá tải hiệu quả hơn.
5.3. Cầu chì reset tự động
Cầu chì reset tự động có khả năng tự phục hồi sau khi sự cố được khắc phục mà không cần thay mới. Chúng thường được ứng dụng trong thiết bị điện tử, sạc pin và các mạch bảo vệ hiện đại.
6. Ứng dụng cầu chì trong thực tế
6.1. Cầu chì trong thiết bị gia dụng
Cầu chì được sử dụng trong nhiều thiết bị gia dụng như nồi cơm điện, lò vi sóng, máy lạnh, tủ lạnh và máy giặt. Chúng giúp ngắt mạch khi xảy ra quá tải hoặc chập điện, bảo vệ thiết bị và hạn chế nguy cơ cháy nổ.
6.2. Cầu chì trong mạch điện tử, ô tô
Trong mạch điện tử và ô tô, cầu chì có nhiệm vụ bảo vệ các linh kiện khỏi hư hỏng do dòng điện quá lớn. Chúng thường được lắp trong bộ nguồn, bo mạch, hệ thống đèn, âm thanh và điều khiển trên xe.
6.3. So sánh cầu chì và aptomat: nên dùng loại nào
Cầu chì có giá thành thấp, cấu tạo đơn giản và phản ứng nhanh khi có sự cố nhưng cần thay mới sau khi đứt. Trong khi đó, aptomat có thể đóng ngắt và tái sử dụng nhiều lần, phù hợp với hệ thống điện hiện đại và công suất lớn. Việc lựa chọn phụ thuộc vào nhu cầu sử dụng, mức độ an toàn và chi phí của hệ thống điện.
7. Hướng dẫn chọn và thay cầu chì đúng cách
Việc chọn và thay cầu chì đúng cách giúp bảo vệ thiết bị điện, hạn chế nguy cơ chập cháy và đảm bảo hệ thống hoạt động ổn định. Dưới đây là các bước cơ bản bạn nên thực hiện:
- Bước 1: Xác định thông số cầu chì: Kiểm tra điện áp, dòng điện định mức và loại cầu chì phù hợp với thiết bị hoặc mạch điện đang sử dụng.
- Bước 2: Ngắt nguồn điện: Trước khi thay cầu chì, cần tắt hoàn toàn nguồn điện để đảm bảo an toàn trong quá trình thao tác.
- Bước 3: Kiểm tra tình trạng cầu chì:Quan sát dây chì hoặc phần tử bên trong để xác định cầu chì có bị đứt, cháy hay hư hỏng không.
- Bước 4: Thay cầu chì mới đúng loại: Sử dụng cầu chì có cùng thông số kỹ thuật với cầu chì cũ để tránh gây quá tải hoặc làm giảm khả năng bảo vệ mạch điện.
- Bước 5: Kiểm tra hoạt động sau khi thay: Sau khi lắp xong, cấp nguồn điện và kiểm tra thiết bị hoạt động ổn định, không xuất hiện hiện tượng nóng hoặc chập điện.
Qua bài viết, bạn đã hiểu rõ về các loại cầu chì, cấu tạo, nguyên lý hoạt động cũng như các loại cầu chì phổ biến hiện nay. Đây là thiết bị bảo vệ quan trọng giúp hạn chế quá tải, ngắn mạch và đảm bảo an toàn cho hệ thống điện. Việc lựa chọn đúng loại cầu chì và sử dụng đúng cách sẽ giúp thiết bị hoạt động ổn định, bền bỉ và giảm nguy cơ cháy nổ hiệu quả.
