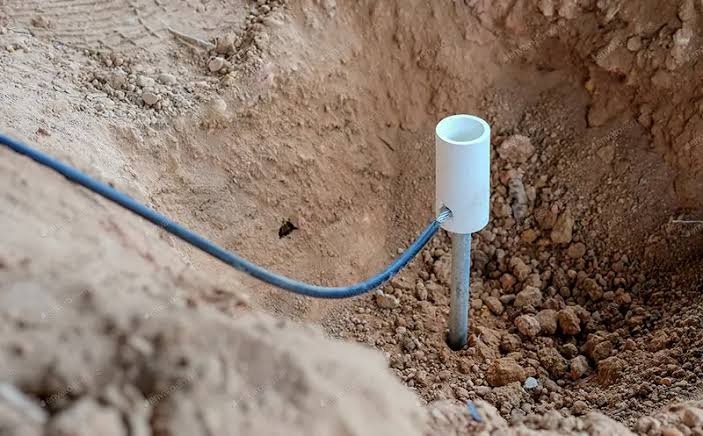

Nối đất là phương pháp kết nối các bộ phận kim loại của thiết bị hoặc hệ thống điện với đất thông qua dây dẫn và cọc tiếp địa. Đây là giải pháp quan trọng giúp dẫn dòng điện rò xuống đất, giảm nguy cơ điện giật, bảo vệ thiết bị khỏi hư hỏng do sự cố điện và góp phần đảm bảo hệ thống điện vận hành ổn định, an toàn trong cả dân dụng lẫn công nghiệp.

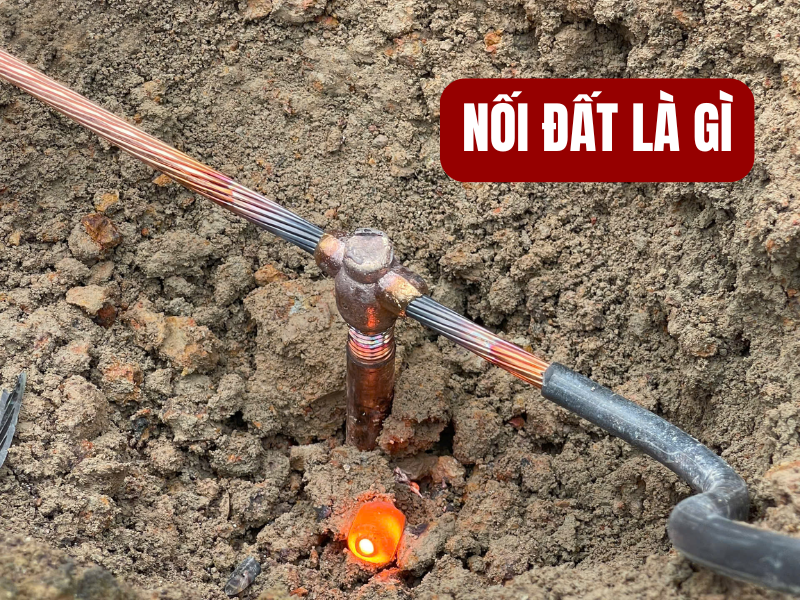

1. Nối đất là gì?
Nối đất hay còn gọi là tiếp địa, tiếp đất là phương pháp kết nối phần kim loại không mang điện của thiết bị hoặc điểm trung tính của hệ thống với đất thông qua dây dẫn và cọc tiếp địa. Mục đích là tạo đường dẫn có điện trở thấp để dòng điện rò hoặc dòng điện sự cố truyền xuống đất, giúp đảm bảo an toàn khi sử dụng.
Việc nối đất dây điện có vai trò quan trọng trong việc chống điện giật, hạn chế cháy nổ, bảo vệ thiết bị khỏi hư hỏng do rò điện hoặc quá áp, đồng thời nâng cao tính ổn định và an toàn cho toàn bộ hệ thống tiếp địa.
Hiện nay, hệ thống tiếp địa được ứng dụng rộng rãi trong nhà ở, công trình dân dụng và công nghiệp nhằm đáp ứng các tiêu chuẩn an toàn điện và bảo vệ con người trước các sự cố về điện. Hệ thống tiếp địa hiện nay được ứng dụng rộng rãi trong nhà ở, công trình dân dụng và công nghiệp, nhằm đáp ứng các tiêu chuẩn an toàn điện và bảo vệ con người trước các sự cố không đáng có.
2. Nối đất để làm gì? Tại sao phải nối đất?
2.1. Bảo vệ người dùng khỏi điện giật
Khi xảy ra hiện tượng rò điện, hệ thống nối đất sẽ dẫn dòng điện sự cố xuống đất thay vì truyền qua cơ thể người. Nhờ hệ thống tiếp đất dây điện này mà những nguy có giật điện giảm đi đáng kể, đặc biệt khi kết hợp với các thiết bị bảo vệ như ELCB hoặc RCCB.
2.2. Bảo vệ thiết bị điện khỏi hư hỏng
Nối đất có tác dụng tiêu tán dòng điện rò, dòng điện sự cố hoặc quá áp do sét đánh lan truyền, hạn chế ảnh hưởng đến các thiết bị điện và điện từ. Điều này giúp thiết bị hoạt động ổn định hơn, giảm nguy cơ hỏng hóc, đồng thời kéo dài tuổi thọ và tiết kiệm chi phí sửa chữa, thay thế.
2.3. Ngăn chặn nguy cơ cháy nổ do rò điện
Dòng điện rò kéo dài có thể làm dây dẫn, ổ cắm hoặc thiết bị điện bị quá nhiệt dẫn đến chập điện và cháy nổ. Hệ thống nối đất tạo đường dẫn an toàn để dòng điện sự cố thoát xuống đất nhanh chóng, giảm thiểu rủi ro, bảo vệ tài sản và đảm bảo an toàn cho toàn bộ hệ thống điện
3. Các loại hệ thống nối đất phổ biến
Tuỳ theo mục đích sử dụng và yêu cầu bảo vệ, hệ thống nối đất dây điện được chia thành nhiều loại khác nhau. Mỗi loại sẽ có cấu tạo, nguyên lý hoạt động và phạm vi ứng dụng riêng, giúp đảm bảo an toàn cho con người, thiết bị cũng như toàn bộ hệ thống điện. Dưới đây là các loại nối đất phổ biến hiện nay.
3.1. Nối đất bảo vệ thiết bị (nối đất vỏ)
Nối đất bảo vệ thiết bị là phương pháp kết nối các bộ phận kim loại không mang điện của thiết bị, chẳng hạn như vỏ máy hoặc khung kim loại, với hệ thống tiếp địa thông qua dây dẫn. Khi xảy ra sự cố rò điện hoặc chạm vỏ, dòng điện sẽ được dẫn xuống đất thay vì truyền qua cơ thể người, từ đó giảm nguy có điện giật và bảo vệ thiết bị khỏi hư hỏng,
Hệ thống nối đất thiết bị được ứng dụng rộng rãi trong nhà ở, nhà máy, xưởng sản xuất và các công trình công nghiệp nhằm nâng cao mức độ an toàn khi vận hàng các thiết bị điện.
3.2. Nối đất trung tính (nối đất hệ thống)
Nối đất trung tính, hay nối đất hệ thống là phương pháp nối các tiếp điểm trung tín của nguồn điện với đất thông qua dây tiếp địa. Loại nối đất này thường được áp dụng cho các hệ thống điện có cuộn dây đấu hình sao (Y), điển hình như máy biến áp, máy phát điện và động cơ điện. Việc nối đất trung tính giúp ổn định điện áp, hạn chế quá áp và đảm bảo hệ thống điện vận hành an toàn, ổn định.
3.3. Nối đất chống sét
Nối đất chống sét là hệ thống tiếp địa có nhiệm vụ dẫn dòng điện từ tia sét xuống đất thông qua đường dẫn có điện trở thấp. Giải pháp này giúp tiêu tán năng lượng sét nhanh chóng, hạn chế nguy cơ cháy nổ, hư hỏng công trình và thiết bị điện, đồng thời đảm bảo an toàn cho con người. Để đạt hiệu quả bảo vệ tối ưu, hệ thống nối đất chống sét cần được thiết kế và thi công đúng tiêu chuẩn về điện trở tiếp địa, vật liệu và quy mô lắp đặt.
4. Dây nối đất điện là gì và cách nhận biết
4.1. Đặc điểm của dây tiếp địa (màu vàng sọc xanh)
Dây tiếp địa là dây dẫn làm nhiệm vụ kết nối thiết bị điện với hệ thống tiếp địa để dẫn dòng điện rò hoặc dòng điện sự cố xuống lòng đất. Theo tiêu chuẩn, dây tiếp địa thường có màu vàng sọc xanh lá, giúp người dùng phân biệt với dây pha L và dây trung tính N dễ dàng hơn. Trong hệ thống tiếp địa, dây này không mang dòng điện khi thiết bị hoạt động bình thường mà chỉ hoạt động khi sự cố xảy ra.
4.2. Các thiết bị bắt buộc phải có nối đất dây điện
Những thiết bị có vỏ kim loại hoặc công suất lớn cần được nối đất để đảm bảo an toàn khi sử dụng. Một số thiết bị phổ biến gồm:
- Máy giặt.
- Tủ lạnh.
- Bình nóng lạnh.
- Điều hòa không khí.
- Lò vi sóng, bếp từ, bếp điện.
- Máy bơm nước.
- Máy phát điện.
- Tủ điện, vỏ tủ điện và các thiết bị điện công nghiệp.
Việc nối đất cho các thiết bị này giúp giảm nguy cơ điện giật khi xảy ra rò điện, đồng thời bảo vệ thiết bị và nâng cao độ an toàn cho toàn bộ hệ thống điện.
5. Hướng dẫn nối đất tại nhà đúng chuẩn
51. Vật tư cần chuẩn bị
Trước khi thực hiện nối đất, bạn caafnc huẩn bị các dụng cụ chuyên dụng như cọc tiếp địa bằng thép mạ đồng hoặc thép mạ kẽm, dây tiếp địa có tiết diện phù hợp, kẹp nối hoặc mối hàn hoá nhiệt, búa đóng cọc, kìm, cờ lê và đồng hồ đo điện trở tiếp đất. Việc sử dụng vật tư đạt tiêu chuẩn sẽ giúp hệ thống hoạt động ổn định và bền bỉ hơn.
5.2. Các bước thực hiện nối đất an toàn
- Bước 1: Chọn vị trí đóng cọc tiếp địa ở nơi đất ẩm, tránh khu vực có nhiều đá hoặc nền bê tông.
- Bước 2: Đóng cọc tiếp địa xuống đất theo đúng độ sâu thiết kế, chỉ để lại một phần đầu cọc để đấu nối.
- Bước 3: Kết nối dây tiếp địa với cọc bằng kẹp chuyên dụng hoặc hàn hóa nhiệt để đảm bảo tiếp xúc chắc chắn.
- Bước 4: Dẫn dây tiếp địa đến tủ điện hoặc các thiết bị cần nối đất, sau đó cố định dây gọn gàng, tránh va đập hoặc đứt gãy.
- Bước 5: Kiểm tra lại toàn bộ các mối nối và đảm bảo hệ thống đã được lắp đặt đúng kỹ thuật trước khi đưa vào sử dụng.
5.3. Kiểm tra điện trở tiếp đất (<10 Ohm)
Sau khi hoàn tất lắp đặt, cần sử dụng đồng hồ đo điện trở tiếp đất để kiểm tra chất lượng hệ thống. Đối với các công trình dân dụng, điện trở tiếp đất nên nhỏ hơn 10Ω để đảm bảo khả năng dẫn dòng điện sự cố xuống đất hiệu quả. Nếu giá trị đo vượt quá mức này, cần bổ sung thêm cọc tiếp địa hoặc cải thiện hệ thống để đạt tiêu chuẩn an toàn.
6. Lưu ý quan trọng khi nối đất dây điện
Để hệ thống nối đất phát huy hiệu quả bảo vệ và đảm bảo an toàn, bạn cần lưu ý một số điểm sau:
- Sử dụng vật liệu đạt tiêu chuẩn: Ưu tiên cọc tiếp địa bằng thép mạ đồng, thép mạ kẽm hoặc đồng nguyên chất cùng dây tiếp địa có tiết diện phù hợp.
- Không nối chung với dây trung tính (N): Dây tiếp địa (PE) và dây trung tính có chức năng khác nhau, không được đấu nối tùy tiện để tránh mất an toàn.
- Đảm bảo các mối nối chắc chắn: Mối nối cần được siết chặt hoặc hàn hóa nhiệt để giảm điện trở tiếp xúc và tăng độ bền.
- Đo điện trở tiếp đất định kỳ: Kiểm tra hệ thống sau khi lắp đặt và bảo trì định kỳ để đảm bảo điện trở tiếp đất luôn đạt yêu cầu theo tiêu chuẩn.
- Lắp đặt thiết bị chống rò điện: Nên kết hợp hệ thống nối đất với ELCB hoặc RCCB để tăng khả năng bảo vệ khi xảy ra sự cố rò điện.
- Thi công đúng kỹ thuật: Đối với các công trình có hệ thống điện phức tạp, nên nhờ đơn vị hoặc kỹ thuật viên có chuyên môn thực hiện nhằm đảm bảo an toàn và hiệu quả sử dụng lâu dài.
Nối đất là giải pháp quan trọng giúp bảo vệ con người, thiết bị và toàn bộ hệ thống điện trước các sự cố như rò điện, điện giật, quá áp hay sét đánh. Việc hiểu rõ nguyên lý, các loại nối đất, cách lắp đặt và những lưu ý khi thi công sẽ giúp hệ thống điện vận hành an toàn, ổn định và bền bỉ hơn. Để đạt hiệu quả bảo vệ tối ưu, hãy thiết kế và thi công đúng tiêu chuẩn kỹ thuật, đồng thời kiểm tra, bảo dưỡng định kỳ nhằm đảm bảo hệ thống luôn hoạt động hiệu quả và an toàn trong suốt quá trình sử dụng.
