Máy biến áp 1 pha là thiết bị dùng để tăng hoặc hạ điện áp, đáp ứng nhu cầu sử dụng điện an toàn và ổn định trong hệ thống điện dân dụng, thương mại và sản xuất. Với nhu cầu sử dụng ngày càng tăng cao, việc nắm rõ được thông tin và biết cách lựa chọn thiết bị phù hợp sẽ giúp tối ưu hiệu quả vận hành và bảo vệ thiết bị điện.
1. Máy biến áp 1 pha là gì?
1.1. Định nghĩa và đặc điểm
Máy biến áp 1 pha là thiết bị điện từ tĩnh hoạt động theo nguyên lý cảm ứng điện từ, có chức năng biến đổi điện áp xoay chiều một pha từ mức này sang mức khác mà vẫn giữ nguyên tần số. Thiết bị có thể tăng hoặc hạ áp để phù hợp với yêu cầu của từng hệ thống và thiết bị điện, góp phần đảm bảo nguồn điện ổn định, an toàn và nâng cao tuổi thọ thiết bị. Nhờ đó, máy biến áp 1 pha được sử dụng rộng rãi trong dân dụng và công nghiệp.
1.2. Phân biệt máy biến áp 1 pha và 3 pha
Máy biến áp 1 pha và máy biến áp 3 pha đều có chức năng biến đổi điện áp, nhưng sử dụng nguồn điện và phạm vi ứng dụng:
- Máy biến áp 1 pha: Sử dụng nguồn điện 1 pha 220V, cấu tạo gồm một cuộn dây sơ cấp và thứ cấp. Thiết bị phù hợp cho hộ gia đình, văn phòng, cửa hàng và các thiết bị có công suất lớn đến trung bình.
- Máy biến áp 3 pha: Sử dụng nguồn điện 3 pha 380V, gồm ba bộ cuộn dây làm việc đồng thời. Loại này có khả năng truyền tải công suất lớn, thường được lắp đặt trong nhà máy, xí nghiệp, trạm biến áp và các hệ thống công nghiệp.

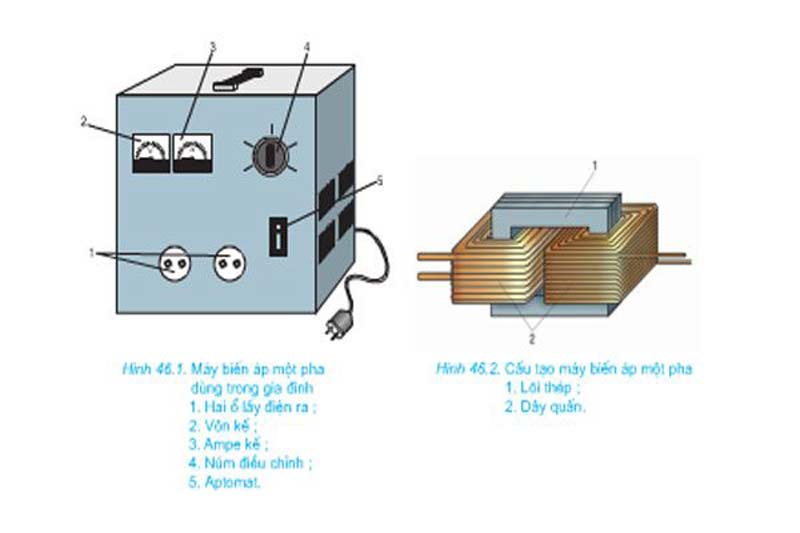

2. Cấu tạo máy biến áp 1 pha
2.1. Lõi thép (dẫn từ)
Lõi thép – một phần cấu tạo máy biến áp 1 pha quan trọng, lá thép kỹ thuật điện, có độ dày từ 0.23 – 0.3mm được phủ lớp cách điện bên ngoài và ghép lại thành khối. Hợp kim đặc biệt Amorphous, độ dày từ 0.02 – 0.025mm. Lõi thép này có chức năng dẫn từ cho máy biến áp.
2.2. Dây quấn sơ cấp và thứ cấp
Dây quấn máy biến áp 1 pha được chế tạo từ đồng hoặc nhôm có độ dẫn điện cao, quấn quanh lõi thép và được cách điện cẩn thận.
- Cuộn dây sơ cấp: Kết nối với nguồn điện đầu vào để tạo ra trường
- Cuộn dây thứ cấp: Nhận năng lượng từ trường và tạo ra điện áp đầu ra theo tỷ số vòng dây giữa hai cuộn.
Số vòng dây của mỗi cuộn quyết định đến chế độ tăng áp hay hạ áp của máy biến áp.
2.3. Vỏ máy và bộ phận phụ trợ
Vỏ máy có nhiệm vụ bảo vệ các linh kiện bên trong khỏi tác động của môi trường, đồng thời tăng độ an toàn khi vận hành. Vỏ máy thường được chế tạo từ thép sơn tĩnh điện hoặc vật liệu có độ bền cao,
Ngoài ra, máy biến áp 1 pha còn được ra bị thêm các bộ phận phụ trợ như cọc đấu dây, giá đỡ, quạt hoặc khe tản nhiệt đối với các dòng máy công suất lớn, vật liệu cách điện và hệ thống làm mát. Những chi tiết này giúp máy vận hạn ổn định, tản nhiệt hiệu quả và kéo dài tuổi thọ.
3. Nguyên lý hoạt động của máy biến áp 1 pha
Máy biến áp 1 pha hoạt động dựa theo nguyên lý cảm ứng điện từ. Khi cuộn dây sơ cấp được cấp nguồn điện xoay chiều, dòng điện sẽ tạo ra từ thông biến thiên bên trong lõi thép. Từ thông này truyền sang cuộn dây thứ cấp và cảm ứng một suất điện động, tạo ra điện áp đầu ra.
Giá trị điện áp đầu ra của máy biến áp phụ thuộc vào tỷ số vòng dây giữa cuộn sơ cấp và cuộn thứ cấp. Có 2 trường hợp xảy ra:
- Nếu cuộn thứ cấp có nhiều vòng dây hơn cuộn sơ cấp, máy sẽ tăng điện áp hay còn gọi là tăng áp.
- Nếu cuộn thứ cấp có ít vòng dây hơn cuộn sơ cấp, máy sẽ giảm điện áp (hạ áp)
Trong suốt quá trình hoạt động, máy biến áp 1 pha chỉ truyền năng lượng thông qua từ trường nên không có sự kết nối điện trực tiếp giữa hai cuộn dây. Điều này giúp đảm bảo an toàn, giảm nguy cơ rò điện và duy trì tần số nguồn điện không thay đổi.

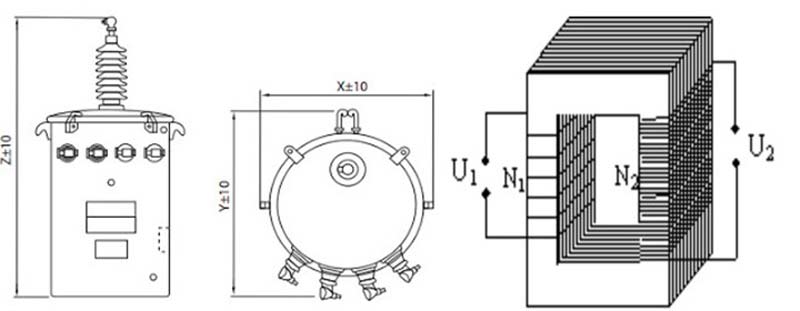

Công thức biểu thị mối quan hệ giữa điện áp và số vòng dây là:
U₁/U₂ = N₁/N₂
Trong đó:
- U₁: Điện áp cuộn sơ cấp.
- U₂: Điện áp cuộn thứ cấp.
- N₁: Số vòng dây cuộn sơ cấp.
- N₂: Số vòng dây cuộn thứ cấp.
Nhờ nguyên lý này, máy biến áp 1 pha được ứng dụng rộng rãi để tăng hoặc hạ điện áp, đáp ứng yêu cầu vận hành của nhiều thiết bị điện trong dân dụng và công nghiệp.
4. Công dụng của máy biến áp 1 pha
Máy biến áp 1 pha có vai trò biến đổi điện áp phù hợp với nhu cầu sử dụng, giúp thiết bị điện hoạt động ổn định, an toàn và nâng cao hiệu suất. Nhờ thiết kế gọn nhẹ, chi phí hợp lý và khả năng vận hành bền bỉ, thiết bị được ứng dụng rộng rãi trong cả điện dân dụng và công nghiệp.
4.1. Ứng dụng trong điện dân dụng
Trong hệ thống điện dân dụng, máy biến áp 1 pha thường được sử dụng để hạ áp hoặc tăng áp cho các thiết bị điện có yêu cầu điện áp khác nhau. Thiết bị giúp ổn định nguồn điện, hạn chế tình trạng quá áp hoặc sụt áp, từ đó bảo vệ các thiết bị điện, hạn chế tình trạng quá áp hoặc sụt áp, từ đó bảo vệ các thiết bị sử dụng điện như tivi, tủ lạnh, máy bơm, điều hoà, ….
Ngoài ra, công dụng của máy biến áp 1 pha còn là chuyển đổi điện áp 220V sang 110V hoặc ngược lại, đáp ứng nhu cầu sử dụng các thiết bị điện nhập khẩu.
4.2. Ứng dụng trong công nghiệp
Trong lĩnh vực công nghiệp, máy biến áp 1 pha được sử dụng cho các dây chuyền sản xuất, máy móc và thiết bị có nguồn cấp 1 pha hoặc công suất vừa và nhỏ. Thiết bị giúp cung cấp điện áp phù hợp cho máy hàn, tủ điều khiển, thiết bị đo lường, hệ thống tự động hoá và nhiều loại máy chuyên dụng.
Bên cạnh đó, máy biến áp 1 pha còn được lắp đặt trong các phòng thí nghiệm, trung tâm bảo trì, xưởng cơ khí và các hệ thống điều khiển nhằm đảm bảo sự ổn định cho nguồn điện, góp phần nâng cao hiệu quả vận hành và kéo dài tuổi thọ thiết bị
5. Các loại máy biến áp 1 pha phổ biến
Tùy theo mục đích sử dụng và nguyên lý thiết kế, máy biến áp 1 pha được chia thành nhiều loại khác nhau. Mỗi loại đều có những đặc điểm và ứng dụng riêng, phù hợp với từng hệ thống, thiết bị điện
5.1. Biến áp cách ly
Biến áp cách ly là loại máy biến áp có cuộn sơ cấp và thứ cấp tách biệt hoàn toàn về điện, chỉ truyền năng lượng thông qua từ trường.

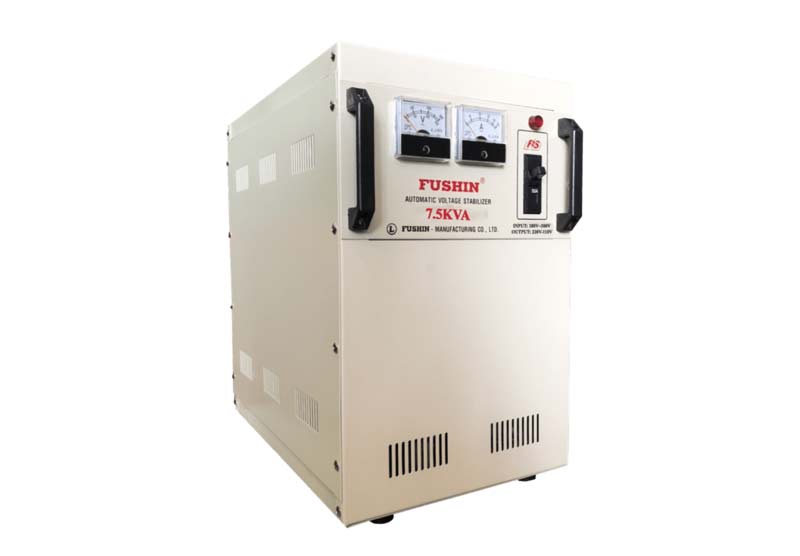

5.2. Ổn áp (biến áp tự ngẫu)
Biến áp tự ngẫu là loại máy biến áp sử dụng chung một cuộn dây cho cả đầu vào và đầu ra. Khi kết hợp với mạch điều khiển, thiết bị có khả năng ổn định điện áp, giúp duy trì nguồn điện ở mức phù hợp ngay cả khi điện lưới tăng hoặc giảm bất thường.
Loại ổn áp tự ngẫu này được sử dụng phổ biến trong các gia đình, văn phòng, cửa hàng và nhà xưởng với vai trò bảo vệ các thiết bị như điều hoà, tủ lạnh, máy tính, máy in và các thiết bị điện có giá trị cao.
5.3. Biến áp xung
Biến áp xung là loại máy biến áp làm việc với dòng điện có tần số cao, được tích hợp trong các bộ nguồn chuyển mạch SMPS. Thiết bị có kích thước nhỏ gọn, hiệu suất cao và khả năng truyền năng lượng nhanh, đồng thời giúp cách ly và chuyển đổi điện áp hiệu quả.
Biến áp xung được sử dụng trong các bộ sạc điện thoại, máy tính, tivi, nguồn LED, thiết bị viễn thông, hệ thống điều khiển tự động và những thiết bị điện tử hiện đại.
6. Lưu ý khi lắp đặt và sử dụng máy biến áp 1 pha
Để máy biến áp 1 pha hoạt động ổn định, an toàn và có tuổi thọ cao, người dùng cần tuân thủ các nguyên tắc lắp đặt và vận hành sau:
- Chọn đúng công suất: Ưu tiên máy có công suất lớn hơn tải thực tế khoảng 20–30% để tránh quá tải.
- Lắp đặt nơi thông thoáng: Đặt máy ở vị trí khô ráo, tránh ẩm ướt, nhiệt độ cao và ánh nắng trực tiếp.
- Đấu nối đúng kỹ thuật: Sử dụng dây dẫn phù hợp, siết chặt các đầu nối và đấu đúng điện áp đầu vào/đầu ra.
- Đảm bảo an toàn điện: Thực hiện nối đất, lắp aptomat hoặc cầu chì bảo vệ và ngắt nguồn trước khi bảo trì.
- Không vận hành quá tải: Tránh để máy hoạt động liên tục vượt công suất định mức gây nóng máy và giảm tuổi thọ.
- Kiểm tra định kỳ: Vệ sinh máy, kiểm tra dây dẫn, đầu nối và xử lý ngay khi có dấu hiệu bất thường như nóng, rung hoặc phát ra tiếng ồn lớn.
- Sử dụng đúng mục đích: Chọn loại máy biến áp 1 pha phù hợp với nhu cầu và khuyến nghị của nhà sản xuất để đảm bảo hiệu quả và độ bền.
Máy biến áp 1 pha là thiết bị không thể thiếu trong các hệ thống điện dân dụng và công nghiệp nhờ khả năng biến đổi điện áp an toàn, ổn định và hiệu quả. Việc hiểu rõ cấu tạo, nguyên lý hoạt động, công dụng cũng như cách lựa chọn, lắp đặt sẽ bạn khai thác tối đa hiệu suất sử dụng và tuổi thọ của thiết bị.
